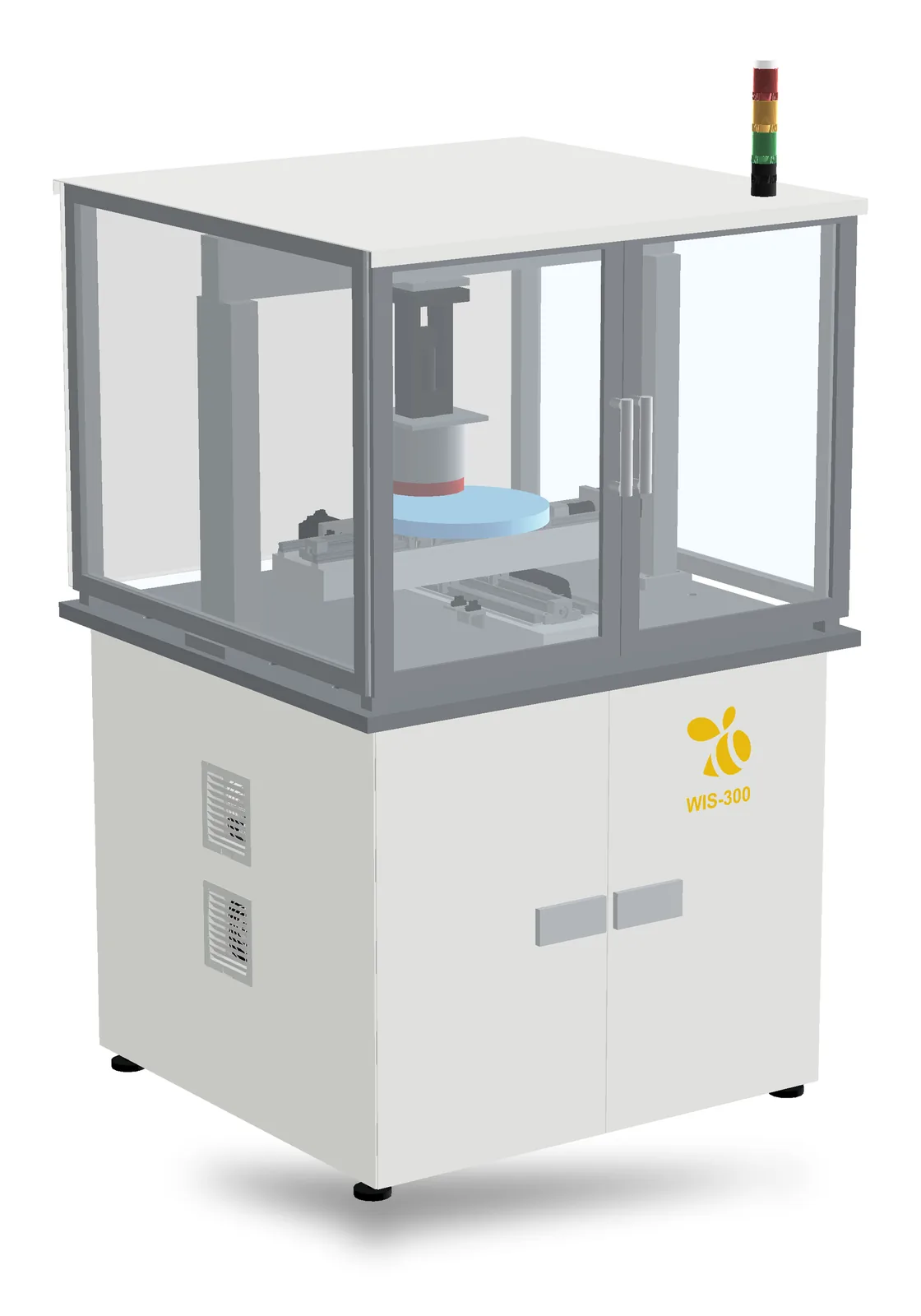

WIS-300 매크로 결함 검사 시스템

입고 및 출고 웨이퍼의 품질을 확인하는 매크로 결함 검사 장비. 두 조명 채널이 서로 다른 결함 물리에 대응 — 암시야는 빛을 산란시키는 결함을, 명시야는 반사율이 달라지는 결함을 검출. ø300 mm 웨이퍼 전면을 296 필드로 촬영.

샘플링은 화소당 6.90 µm이므로 약 14 µm 이상은 분해하여 측정. 그보다 작아도 암시야에서는 검출 — 화소보다 작은 파티클이나 미세 균열은 어두운 배경 위의 밝은 신호로 나타남 — 다만 위치만 보고하며 크기는 측정하지 않음. 임계 치수(CD), 오버레이, 박막 두께 측정 장비는 아님.

대상 기판

ø300 mm 웨이퍼, 공칭 두께 0.775 mm (SEMI M1)

카메라

5 MP 흑백 CMOS, 글로벌 셔터, USB3 Vision, C 마운트

해상도

2448 × 2048 화소, 화소 피치 3.45 µm

프레임 레이트

75 fps

광학계

동축 조명 일체형 양측 텔레센트릭, 0.50×

시야

16.89 × 14.13 mm

샘플링

화소당 6.90 µm

피사계 심도

2.5 mm

웨이퍼 전면 커버리지

296 필드, 18 × 22 배열

영상 취득

웨이퍼당 3.9초, 스테이지 이동 시간 제외

명시야

동축, 광학축 상 배치

명시야 광원

백색, 6000 K

암시야

저각도 LED 링

암시야 파장

630 nm

암시야 입사각

표면 법선 기준 63°

채널 제어

채널별 독립 제어

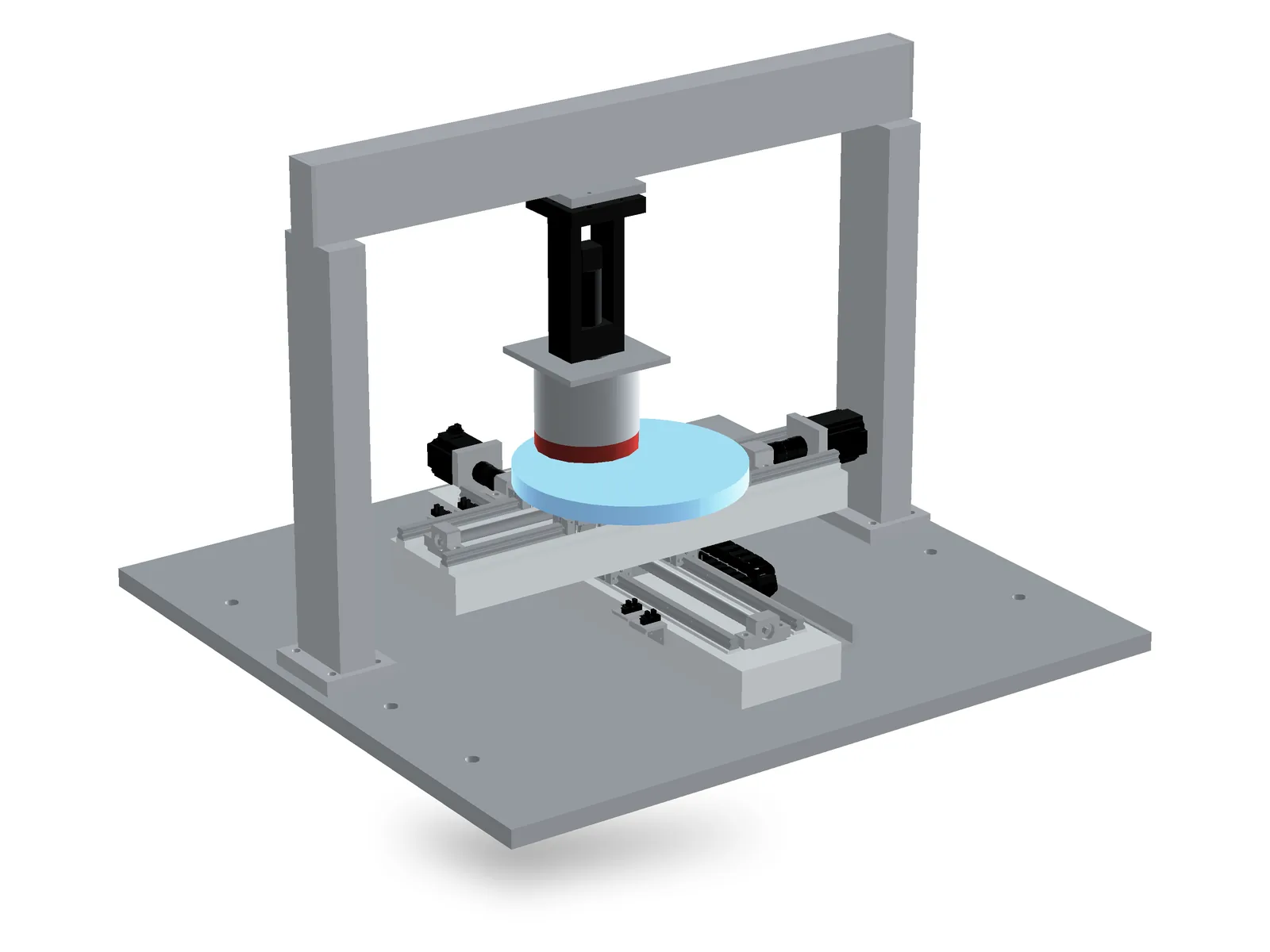

척

ø300 mm

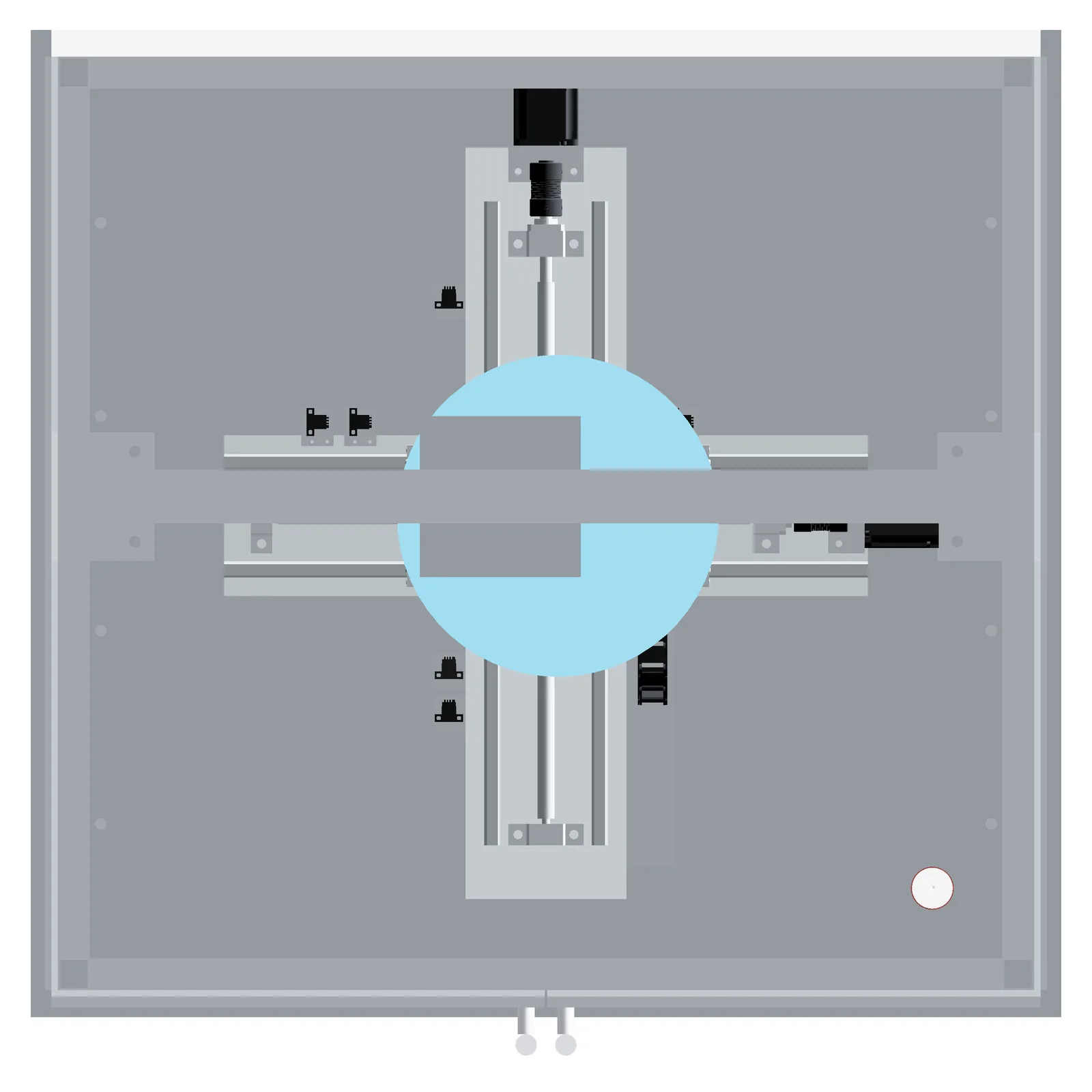

축 구성

직교 2축, 서보 구동

X 이송 범위

340 mm

Y 이송 범위

385 mm

가이드

순환식 리니어 가이드, 축당 2 레일

구동

정밀 볼 스크류, 고정측 및 지지측 서포트 유닛

모터

앱솔루트 엔코더 부착 AC 서보 모터, 축당 1대

커플링

백래시 없는 플렉시블 샤프트 커플링

위치 검출

광학식 원점 및 이송 한계 센서, 양방향

로딩 높이

바닥면 기준 986 mm

상부 커버

높이 전체를 덮는 3면 구조, 도장 강판

관찰

양 측면 전면 투명창, 기계 방호용 등급 투명 폴리카보네이트

작업 접근

전면 양문형 투명 도어, 외측 개방

하부 커버

도장 강판, 제어부 수납실 양문형 도어

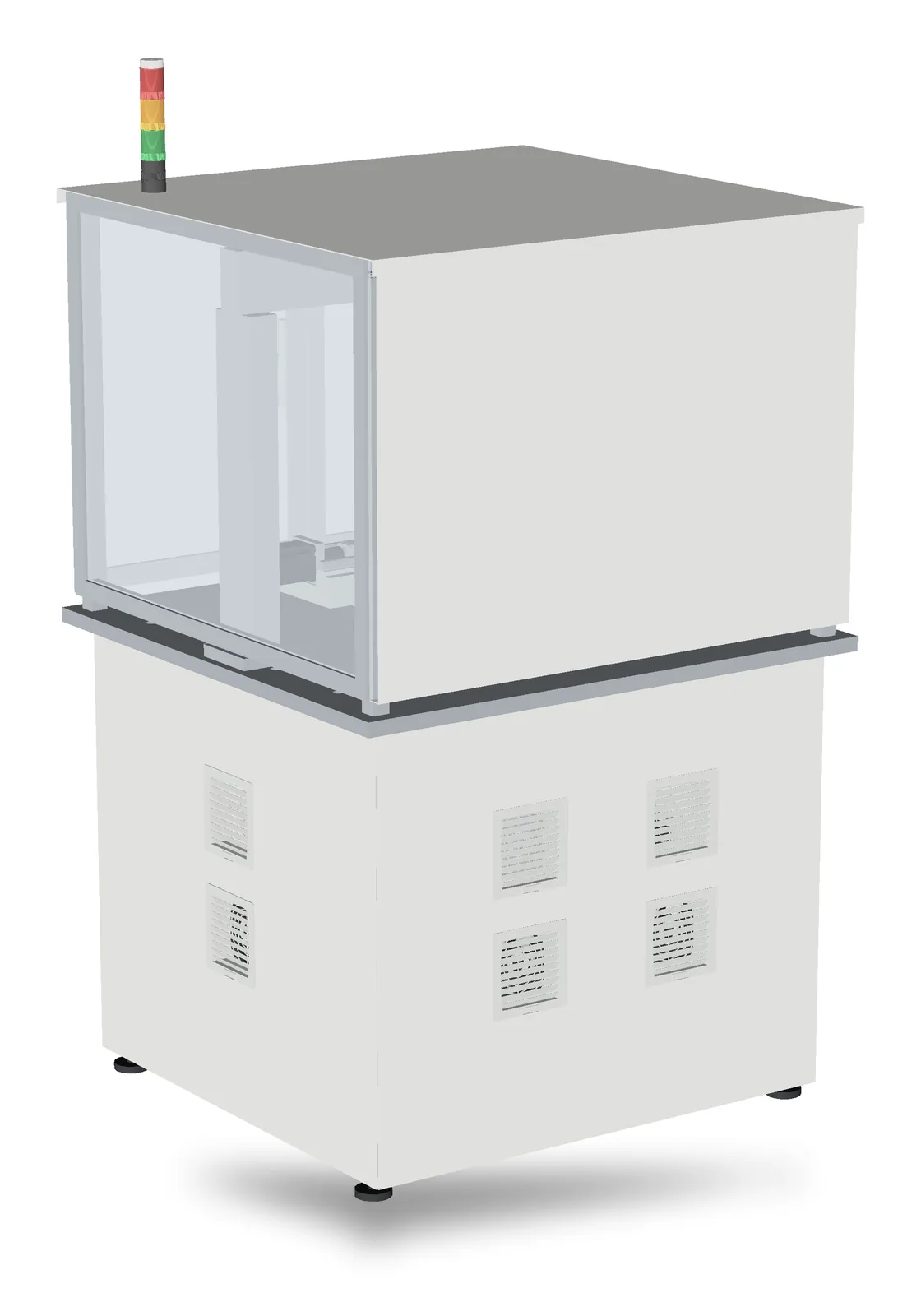

제어부 냉각

3면 여과 강제 급배기, 공구 없이 탈착하는 교체형 필터

냉각 이격 거리

급배기면 중 한 면에 150 mm. 나머지 면은 벽면 밀착 설치 가능

작업 공간

의도적으로 급배기하지 않아 기판 위로 기류가 지나가지 않음

상태 표시

3단 시그널 타워, 상면 설치

표면 처리

무광, 저반사

설치 면적

960 × 960 mm

캐비닛 상면 높이

1503 mm

시그널 타워 포함 높이

1718 mm

중량

491 kg

수평 조절

조절식 마운트 4개

전면 이격 거리

도어 개방용 460 mm

카메라 인터페이스

USB3 Vision

조명 전원

24 V DC

제어부 수납실

작업면 하부, 전면 접근

설치 환경

실내, 온도 관리 환경

제품 규격은 사전 통보 없이 변경될 수 있습니다. 치수 단위는 mm입니다.
